Общее устройство и рабочий процесс пресс – подборщика
Общее устройство и рабочий процесс пресс – подборщика

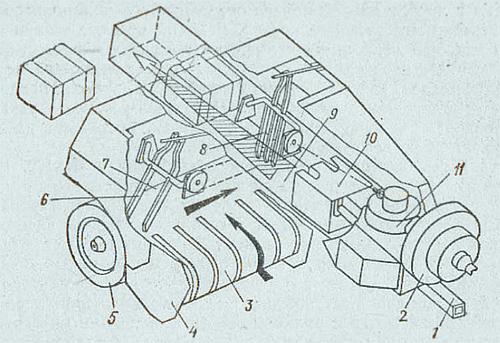

Рис. 1. Схема рабочего процесса пресс-подборщика ПС-1,6:

1 — брус прицепа; 2 — маховик; 3 —  подборщик; 4 — боковина; 5 — опорное колесо; 6,8 — упаковщик; 7,9 — приемная и прессовальная камеры; 10 — поршень; 11 - редуктор.

В комплексе машин для заготовки прессованного сена основное место занимает пресс-подборщик ПС-1,6. Он подбирает валки сена и прессует их в тюки прямоугольной формы. Спрессованные тюки обвязываются  проволокой пли шпагатом и укладываются на поверхности сенокосного участка, а затем погружаются в транспортные средства.

На рис. 1  показана схема работы пресс-подборщика. Основные части пресс-подборщика: приемное устройство, прессующая часть, вязальный аппарат, механизмы передачи движения и регулировки, рама и колеса. Приемное устройство предназначено для подбора валков сена и подачи его в прессовальную камеру. Оно состоит из подборщика 3 с боковинами 4, приемной камеры 7 и двух упаковщиков — заднего 6 и переднего 8. Прессующая часть формирует, и прессует тюки сена; она включает в себя прессовальную камеру 9    с регулятором плотности, поршень 10 и лоток. В зависимости от типа   вязального   аппарата   сформированные  тюки   обвязываются стальной проволокой или специальным шпагатом в два обхвата.

Вязальный аппарат включается в работу периодически, когда тюк сена спрессован до необходимой плотности. Все узлы машины смонтированы на раме, опирающейся на два пневматических колеса 5.

Третьей точкой опоры служит серьга трактора, с которой соединяется прицеп на брусе. Рабочие органы пресс-подборщнка приводятся в действие от ВОМ  трактора карданной передачей через маховик 2 и редуктор 11 главной передачи. В системе передачи вращения на маховик смонтированы обгонная муфта, предотвращающая поломки при снижении частоты вращения ВОМ или прекращении его вращения, и целый ряд других предохранительных устройств.

Машина агрегатируется с тракторами класса тяги 14 кН (МТЗ-80 82, МТЗ-50/52, Т-40М), оборудованными новыми удлинителями ВОМ. Расчетная производительность до 15 т.ч., однако фактическая производительность может существенно отличаться от расчетной в зависимости от условий работы (в первую очередь за счет неравномерности массы по длине валков).

Рабочий процесс пресс-подборщика протекает следующим образом. При движении машины подборщик подбирает своими зубьями валок сена и подает его в приемную камеру. Здесь упаковщики подхватывают порции сена и направляют их в прессовальную камеру.

Поршень совершает возвратно-поступательное движение. Передача рассчитана таким образом, что порции сена подаются в прессовальную камеру в моменты холостого хода поршня, когда он совершает движение назад по направлению к маховику и освобождает окно в прессовальную камеру. При движении в обратном направлении поршень обрезает ножом охвостья, отделяет порции сена одну от другой, перемещает их вдоль прессовальной камеры, формируя тюк сена прямоугольного сечения. Чтобы очередные порции сена удерживались в спрессованном состоянии во время холостых ходов поршня, камера снабжена специальными зубьями. При перемещении сена в прессовальной камере очередные его порции поворачивают мерительное зубчатое колесо. Рабочий процесс машины рассчитан так, что за один оборот этого колеса сформированный тюк сена достигает необходимой плотности. При этом включается вязальный аппарат, который связывает два узла на тюке, после чего аппарат выключается из работы до следующего цикла. Связанные в два обхвата тюки продвигаются к выходу, поступают на лоток и опускаются по нему па поверхность поля.
